Конструктивно прибор выполнен в корпусе из поликарбоната с прозрачной крышкой. На корпусе прибора имеются: разъем для подключения питания и шины RS-485 (Разъем RJ45, компьютерный), отверстие для доступа воздуха к сенсору, фланцы с отверстиями для крепления. В корпусе прибора размещены: основная печатная плата и плата трансмиттера.
Протокол связи Modbus RTU. Область применения – рабочая зона, где возможно превышение концентрации данных газов или снижение/повышение концентрации кислорода.
Конструктивно прибор выполнен в корпусе из поликарбоната с прозрачной крышкой. На корпусе прибора имеются: разъем (Разъем RJ45, компьютерный)для подключения питания и шины EIA/TIA-485 (RS-485), отверстия для доступа воздуха к сенсору, фланцы с отверстиями для крепления. В корпусе прибора размещены: основная печатная плата и плата трансмиттера. Чувствительный сенсор преобразует концентрацию контролируемых газов в электрический сигнал, а вычислительная схема определяет концентрацию газа и по запросу ведущего устройства сообщает эти данные.
Газоанализатор предназначен для измерения токсичных, горючих и опасных газов. Область применения – рабочая зона, где возможно превышение концентрации данных газов или снижение/повышение концентрации кислорода. В зависимости от типа установленного газочувствительного сенсора ГА способен контролировать концентрацию соответствующего газа. Конструктивно газоанализатор выполнен в едином прямоугольном пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального излучателя звука и кнопка включения/выключения прибора.
Конструктивно прибор выполнен в корпусе из литого крашеного алюминия. На корпусе прибора имеются: кабельный ввод для кабеля электропитания и выходного сигнала, камера измерительного модуля, фланцы с отверстиями для крепления. В корпусе прибора размещены: основная печатная плата и плата индикации и управления. В цилиндрической камере установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала. Камера имеет два фитинга для подачи и отвода контролируемой газовой смеси.

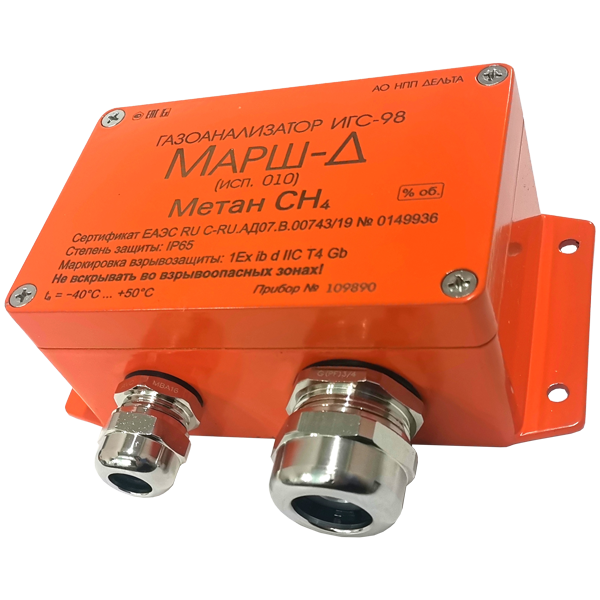

Газоанализатор представляет собой стационарный прибор для измерения токсичных, горючих и опасных газов в рабочих зонах. Конструктивно прибор выполнен в корпусе из литого крашеного алюминия. На корпусе прибора имеются: кабельный ввод для кабеля электропитания и выходного сигнала, корпус измерительного модуля, фланцы с отверстиями для крепления. В корпусе прибора размещена основная печатная плата. Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала. Питание прибора осуществляется от внешнего источника.
На газоанализатор ИГС-98 мод. «Д» исп. 009 имеются разрешительные документы:
• Свидетельство об утверждении типа средств измерений.
• Сертификат соответствия требованиям Технического регламента Таможенного союза “О безопасности оборудования для работы во взрывоопасных средах” (ТР ТС 012/2011).
• Уведомление о деятельности, зарегистрированное в Реестре уведомлений по производству эталонов единиц величин, стандартных образцов и средств измерений «Федерального агентства по техническому регулированию и метрологии» от 01.03.2013 г. под № 120СИ0006700313.

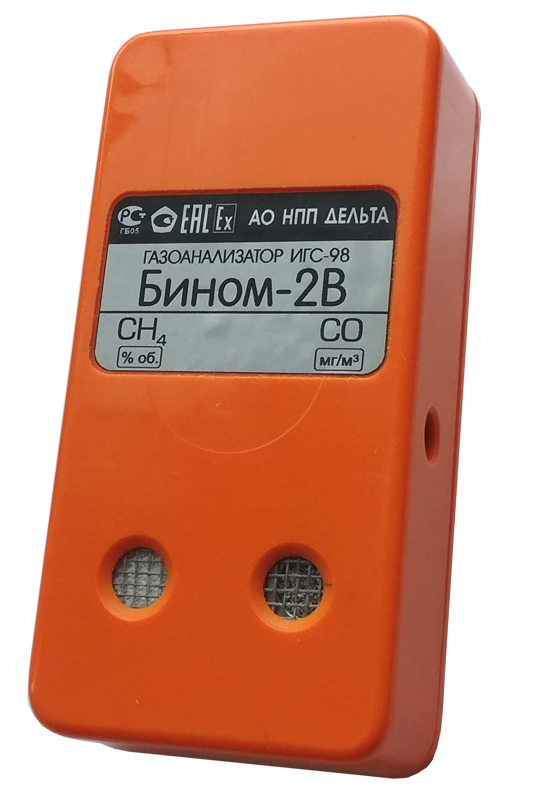

Конструктивно газоанализатор выполнен в едином прямоугольном пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального излучателя звука и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления прибора к одежде. На лицевой стенке расположены два отверстия для доступа воздуха к газочувствительномым сенсорам.
